TPX6111B系列臥式銑鏜床適用于較大型箱體件鏜、銑削、車螺紋等多工序加工。 鏜軸采用液壓變速傳動，加大主軸增加剛性，增強切削力。

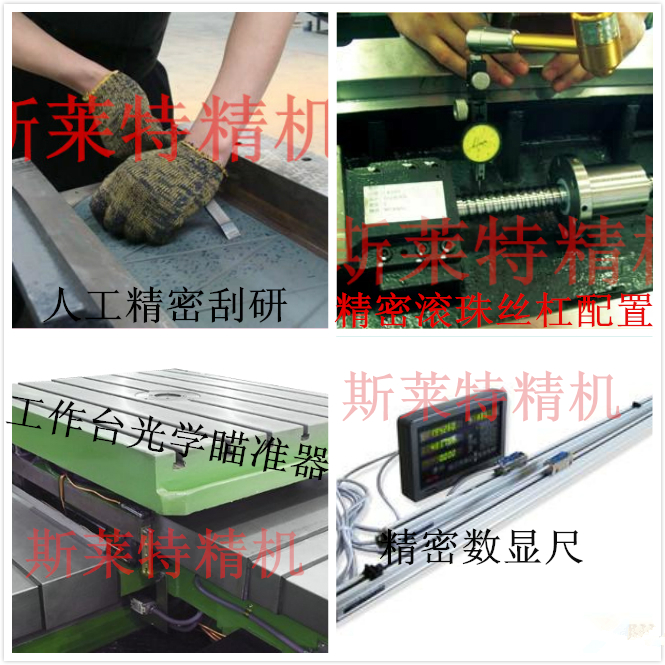

導軌面進口耐磨片貼塑，研磨級滾珠絲杠傳動精度高。設有輔助導軌、增大橫向行程，剛性穩定。
上、下滑座有機械卸荷裝置，運動平穩，無爬行，增大工作臺承載能力。
工作臺4×90°定位采用光學瞄準器與精密機械定位銷，準確可靠。
機床設有保險機構，超負荷自動斷開，安全可靠。
TPX6111B/3型臥式銑鏜床產品，增大工作臺的縱向行程。
電氣控制采用日本進口三菱可編程序控制器。
X、Y向裝有精密球柵數顯尺及帶記憶功能的數顯表。
| 主要技術參數
|
TPX6111B/2
|
TPX6111B/3
|
| 工作臺尺寸mm
|
1100X960
|
1250X1100
|
| T型槽個數/寬度
|
7—22
|
7—22
|
| 鏜軸內孔錐度
|
MT6
|
MT6
|
| 鏜軸直徑mm
|
110
|
110
|
| 工作臺最大承重kg
|
2500
|
3000
|
| 工作臺行程XZmm
|
1250X1000
|
1600X1400
|
| 主軸箱上下行程mm
|
900
|
900
|
| 鏜軸軸向行程mm
|
600
|
600
|
| 平旋盤刀架徑向行程mm
|
180
|
180
|
| 主軸轉速范圍rpm
|
8-1000
|
8-1000
|
| 平旋盤轉速范圍rpm
|
4-200
|
4-200
|
| 主軸電機功率kw
|
7.5
|
7.5
|
| 快移速度mm
|
2500
|
2500
|
| 外形尺寸mm
|
4950X2900X2800
|
5200X3400X3100
|
| 整機重量kg
|
14500
|
18000
|
