立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

一．功能及特點說明

1機床總體布局

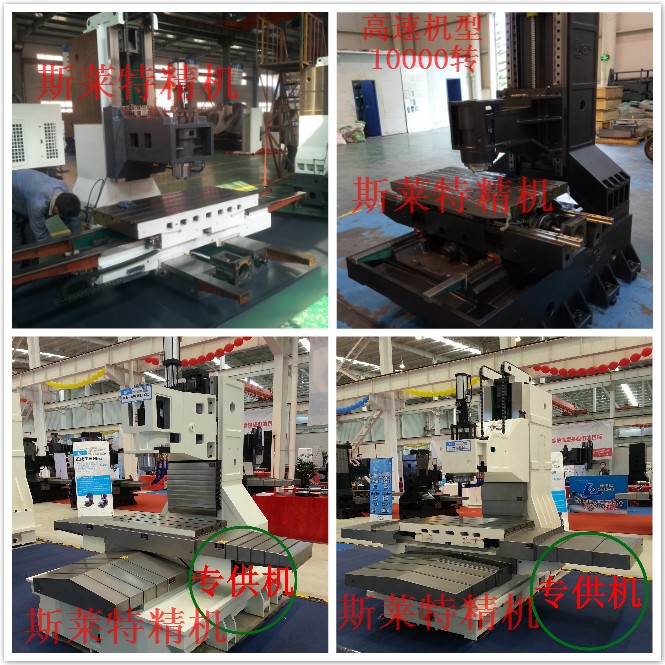

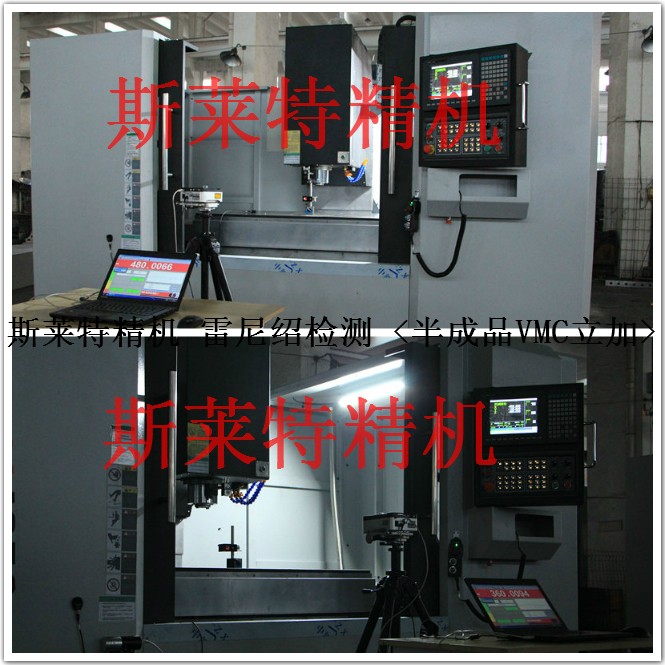

VMC850型立式加工中心采用立式框架布局，床身、工作臺、滑座、立柱、主軸箱等大件均采用HT300高強度孕育處理的樹脂合金密烘鑄鐵，兩次時效處理消除應力。這些大件均采用Pro/E和Ansys優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力引起的機床變形和振動。

2機床導軌

加工中心機床導軌采用多次時效處理，不低于3mm的深度超音頻淬火工藝，由進口導軌磨床精密磨削。導軌接觸面經人工精密高布點刮研與鏟花，并貼附進口聚四氟乙烯耐磨片，吸震性好，精度保持永久性穩定。

3運動系統

X、Y、Z軸導軌副采用滾動直線導軌，動靜摩擦力小，靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。

X、Y、Z軸伺服電機經彈性聯軸器與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，進給靈活、定位準確，傳動精度高。

Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。主軸箱采用氮?dú)庾詣?dòng)平衡，升降運行平穩順暢，上下反向響應靈敏，無沖擊，減少伺服響應的滯后性，可以大幅度提高工件表面精度及表面粗糙度

4主軸單元

主軸單元采用臺灣一線品牌廠家產品，具有高精度，高剛性。軸承采用P4級主軸專用軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，提高了整套主軸的使用壽命及可靠性。

主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。

5刀庫

采用圓盤式刀庫，安裝在立柱側面，換刀時刀盤由滾子凸輪機構驅動及定位，主軸到達換刀位置后，由機械手換刀裝置（ATC）完成還刀和送刀，ATC為滾齒凸輪機構，經過預壓后能夠高速無噪音運轉，使換刀過程快速準確。

6冷卻系統

配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。配置清潔氣槍?zhuān)�用�?lái)清潔機床。

7氣動系統

氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。

8機床防護

機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。

9潤滑系統

導軌、滾珠絲杠副均采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。

10排屑系統

加工過程中產生的鐵屑直接落到防護間上，防護內部斜面結構使得鐵屑很順利的滑落到排屑槽里，然后通過螺旋排屑器將鐵屑輸送到接屑小車?yán)铮��?jiǎn)單實用而且經濟性好。

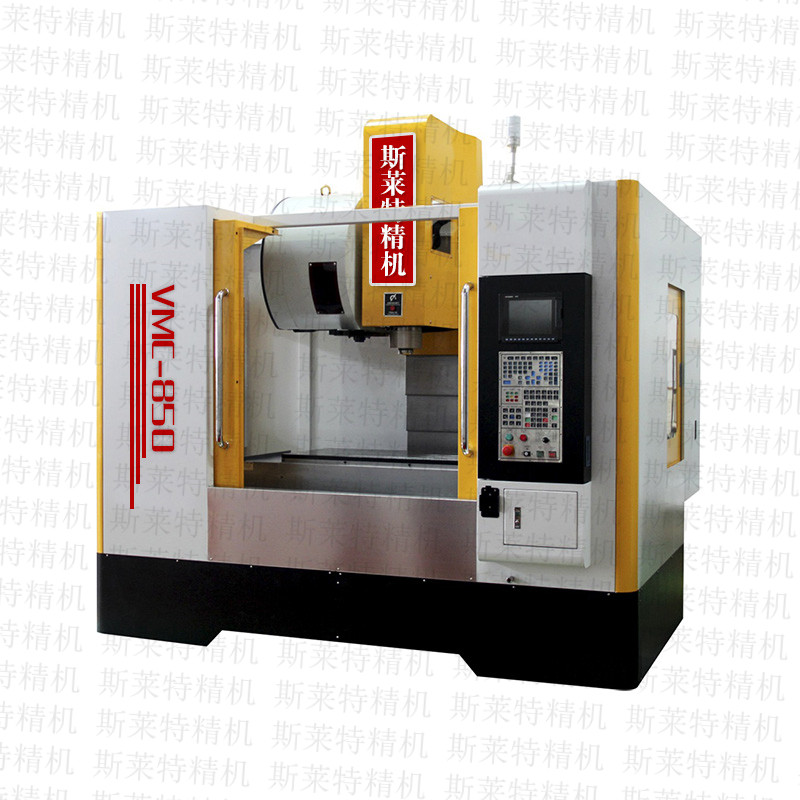

VMC850立式加工中心主要配置：

床身	孕育合金鑄鐵，多次時效處理

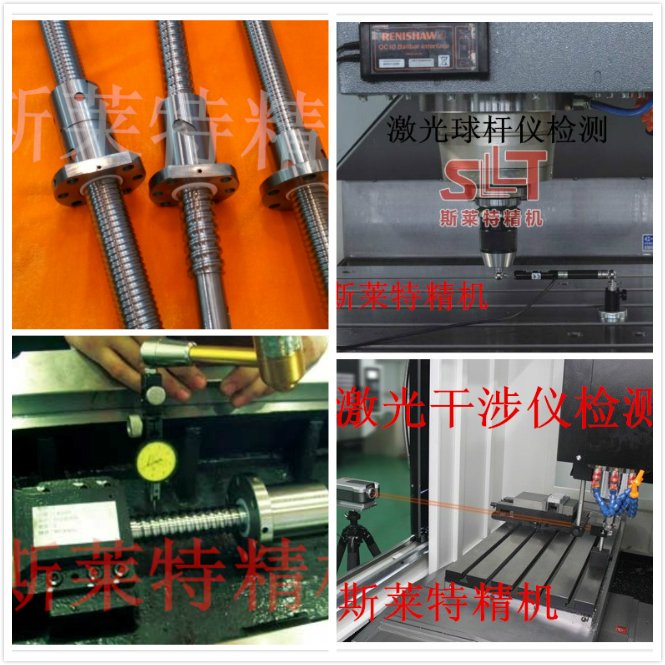

滾珠絲杠	臺灣銀泰PMI（雙螺母預拉伸機構）
滾珠絲杠螺母	臺灣銀泰PMI
滾珠絲杠軸承	日本 NSK
聯軸器	臺德合資
主軸	臺灣羅弈/普森BT40-8000RPM
直線導軌	臺灣上銀

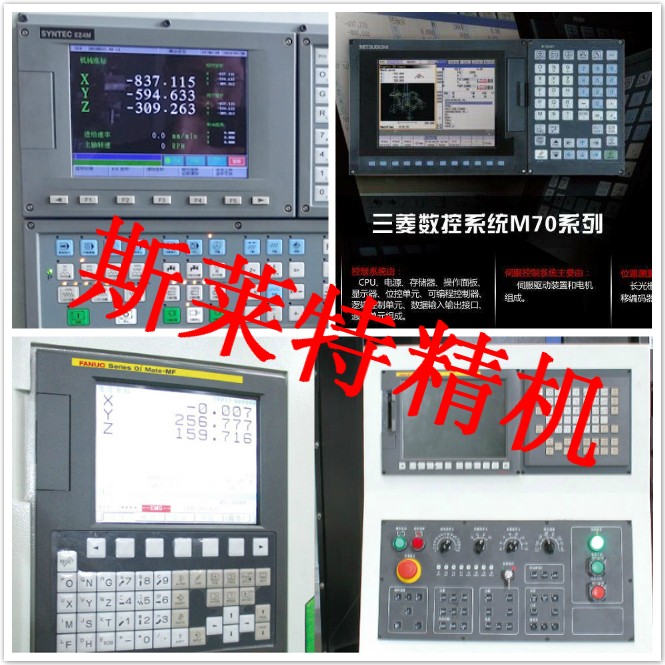

數控系統	臺灣、日本、德國
刀庫、換刀系統	臺灣圓盤刀庫24T、臺灣打刀缸
導軌防護	不銹鋼全防護
伺服電機	臺灣、日本、德國
手持遙控單元	進口
行程開關	德國巴魯夫
通訊接口	標準RS232接口
